Bottom slab shuttering - the basis to the perfect system

The material: Extruded Polystyrene (XPS)

XPS is a closed-cell, rigid insulation material made of Polystyrene, and free of CFC.

Excellent insulation characteristics, high load capacity and resistance against humidity.

Bottom slab shuttering with ARGISOL-Wall System 25 cm





Bodenplattenschalung mit ARGISOL®-Wandsystem 45 cm

* Typenbezeichnung für obere und untere Bewehrung, sowie Querschnitt / Dimensionen nach Angaben der Statik
- WITHOUT BASEMENT - Pay attention to the horizontal and vertical sealing of the base plate and the ARGISOL® wall according to DIN 18533! The construction is carried out in accordance with the information provided by the site management and after checking the soil conditions. The representation given here is not valid for the construction actually required. * Type designation for upper and lower reinforcement,    as well as cross-section / dimensions according to the statics

Technische Daten:

Belastbarkeitsgruppe: BG 30
Wärmeleitgruppe [WLG]: 035 bis 80 mm
  040 bis 100 mm
Bemessungswert DIN 4108: 0,034 W/mK ( 30- 60 mm)
  0,036 W/mK ( 70- 80 mm)
  0,037 W/mK (100-160 mm)
  0,039 W/mK (180-200 mm)
Rohdichte: 35 kg/m³
Druckspannung bei 10%: CS(10/Y) 300 kPa = 30 t/m²
Diffusionswiderstandszahl: μ = 80-200
Brandverhalten EN13501-1: E
Elastizitätsmodul: 12 N/mm² = 12 000 kPa
Anwendungstemperatur: 70°C

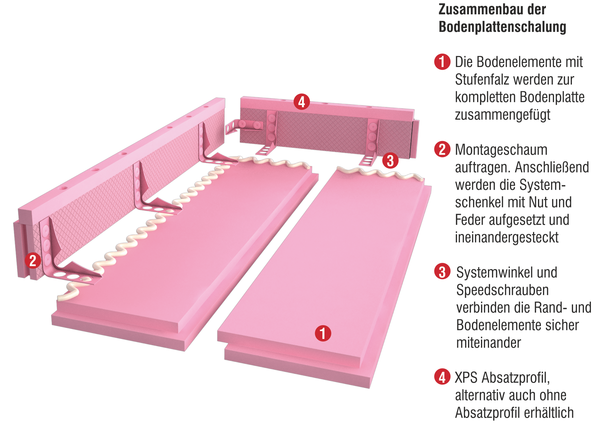

Thermo-System Bodenelement
Dämmstoff: extrudiertes Polystyrol (XPS),
Dicke: 100-200 mm
  (andere Dicken auf Anfrage)
  Stufenfalz, glatte Oberfläche
Druckfestigkeit: 300 kPa
  (500 kPa und 700 kPa auf Anfrage)
Bodenelement: 1250 x 600 mm
Thermo-System Systemschenkel
Dämmstoff: extrudiertes Polystyrol (XPS),
Dicke: 60/120/180 mm
  (andere Dicken auf Anfrage)
  seitlich Nut und Feder, gewaffelte Oberfläche
Druckfestigkeit: 300 kPa
  (500 kPa und 700 kPa auf Anfrage)
Elementlänge: 2000 mm
  konfektioniert mit je fünf Systemwinkel pro Element
Zubehör: Anteilig Speed-Schrauben
  zur Befestigung der Systemschenkel auf dem Bodenelement
